適用范圍:

?1區、2區危險場所；

?ⅡA、ⅡB、ⅡC級爆炸性氣體環境。

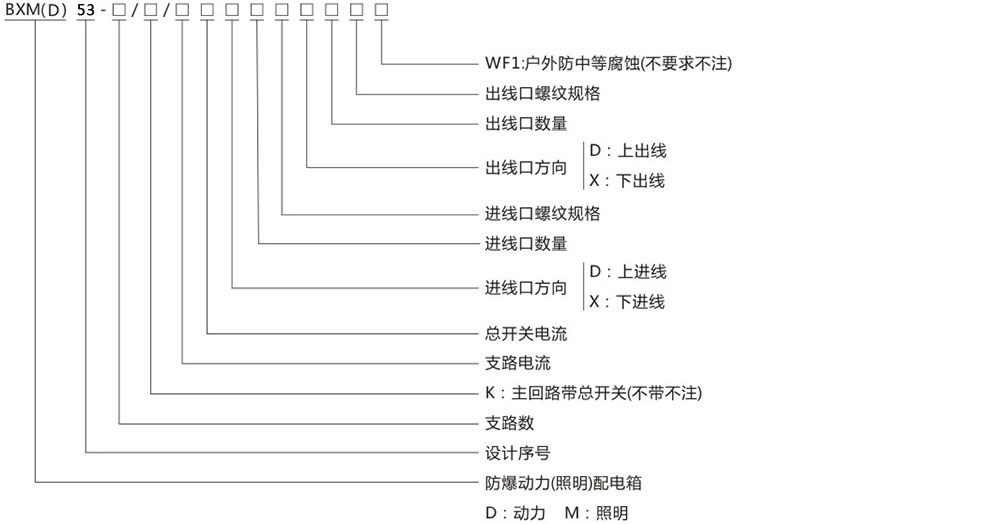

型號含義:

產品特點:

?本產品殼體采用鑄鋁合金壓鑄成型或鋼板焊接成型，表面高壓靜電噴塑；

?產品為復合型結構，開關箱采用隔爆型，母線箱及出線箱采用增安型結構，采用模塊組合型式，各種回路根據用戶要求自甶選擇組合；

?內裝電器元件為小型斷路器或塑殼式斷路器，具有過載短路保護功能，并可根據用戶要求增加漏電保護功能等；

?開關操作采用專用操作機構連動于面板獨立操作，并設有電源指示燈，具有機構合理，操作方便，通用性強等特點；

?引入裝置根據用戶要求配置，鋼管或電纜布線均可；

?有特殊要求可定制，戶外型可按要求增加防雨罩。

執行標準:

GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB12476.1-2010等效于IEC60079-0、IEC60079-1、IEC60079-7、 IEC61241.1-10

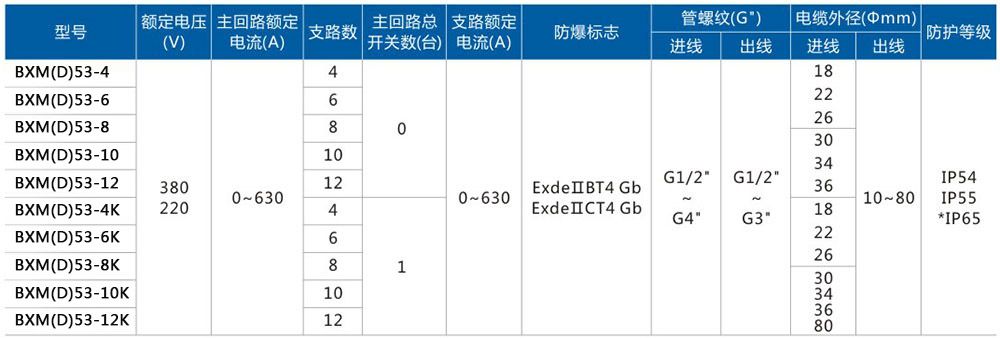

主要技術參數:

訂貨須知:

用戶在訂貨時，須注意配電箱的回路數，各回路相應的電流以及斷路器的極數，若需帶漏電功能，則需注明；若需帶總開關，請注明總 開關的電流及極數；

?配電箱在訂貨時請注明安裝方式及進出線口方向和相應的規格數量；

?如動力照明混合時請按動力規格造型并注明；

?一般情況，用戶必須提供配電電器系統圖。

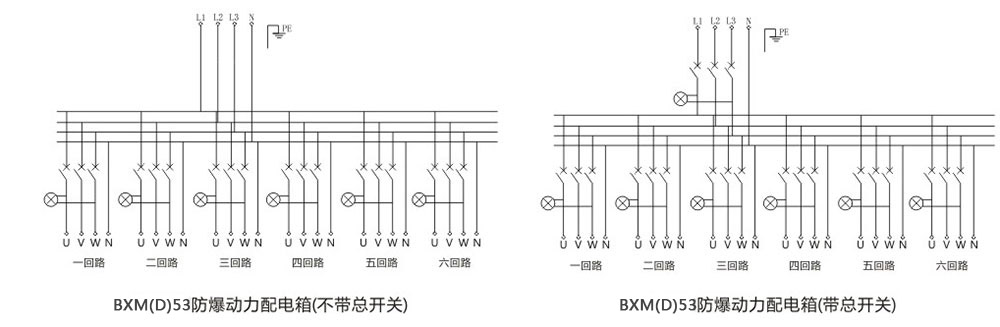

電氣原理圖示例:

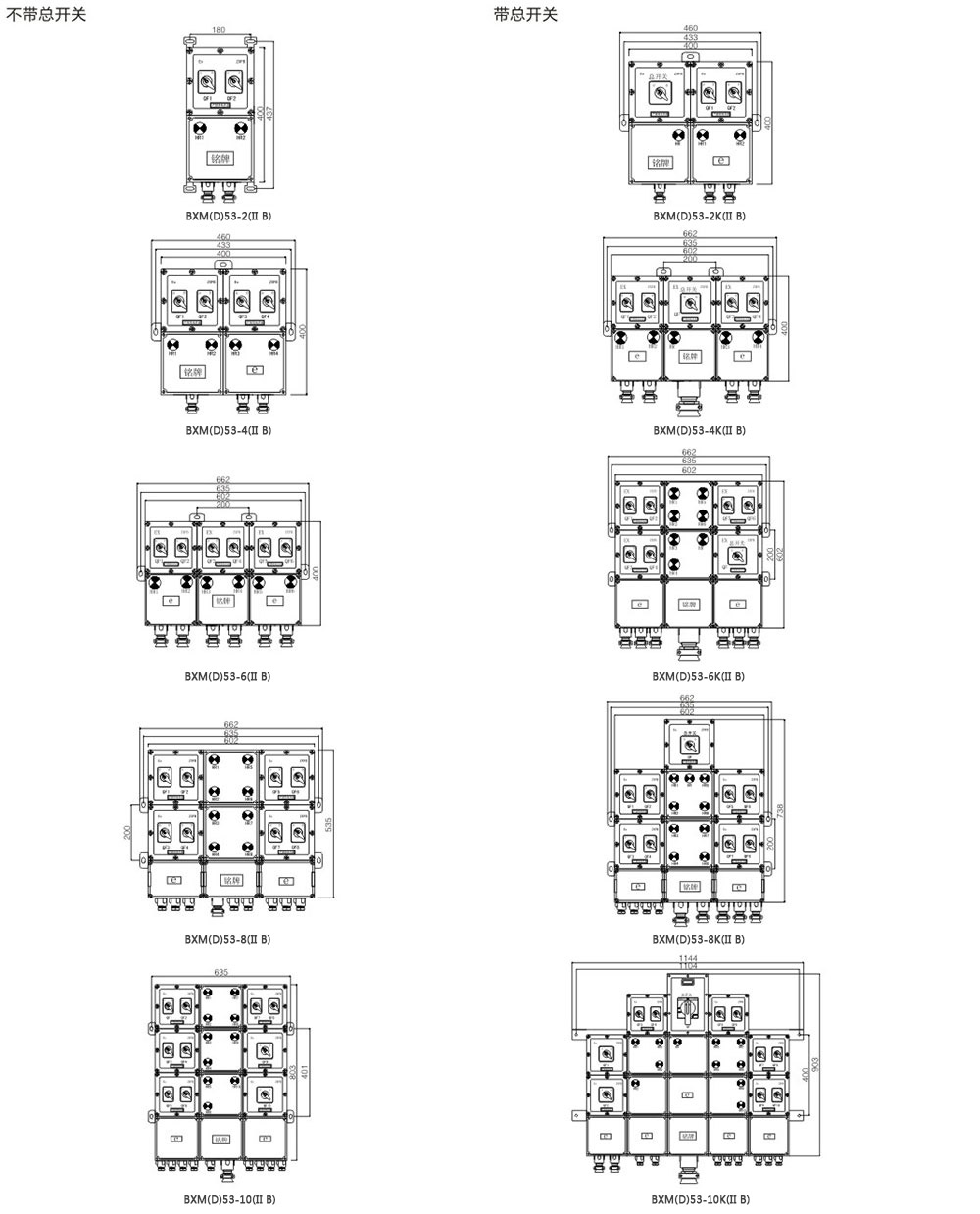

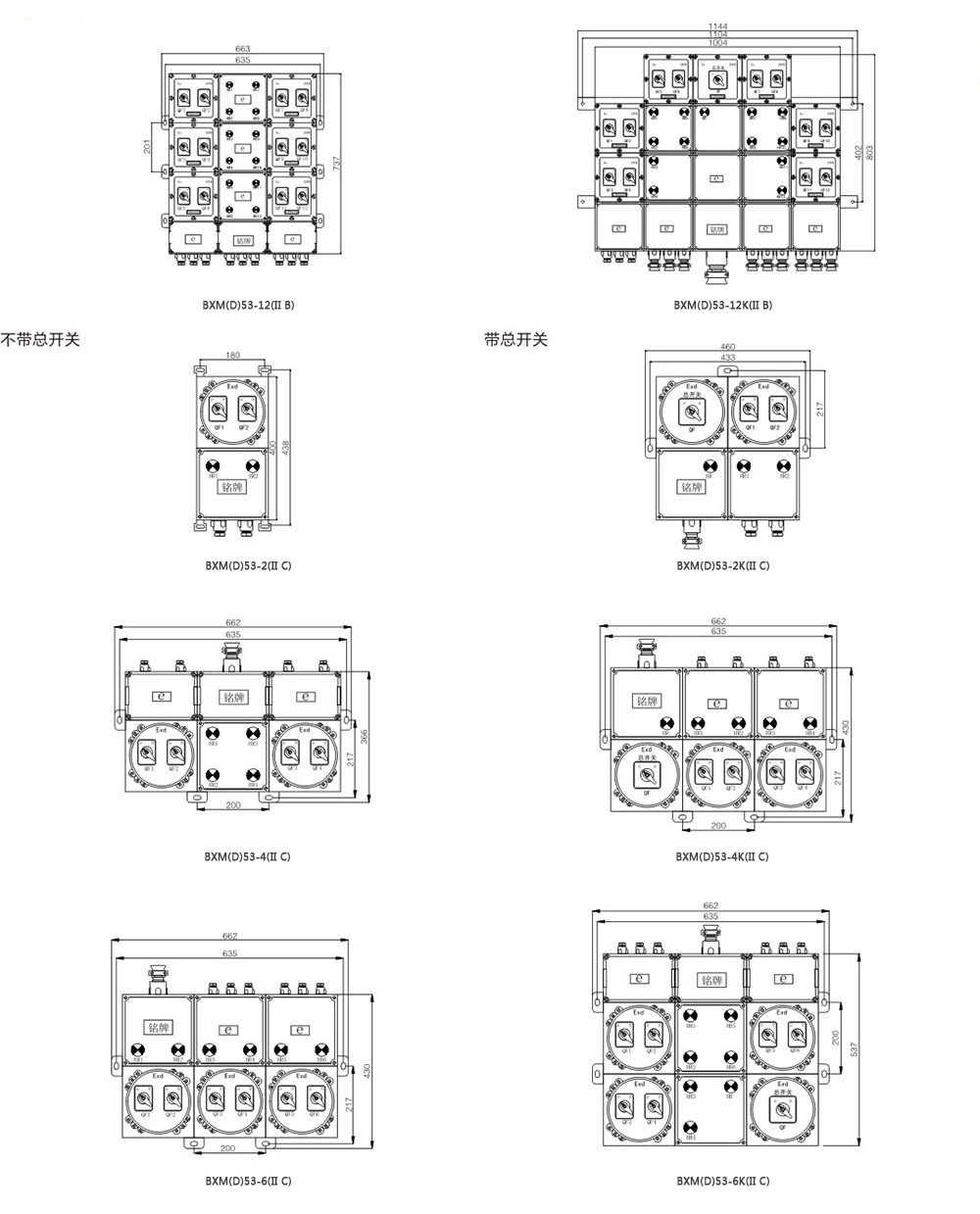

外形尺寸:
